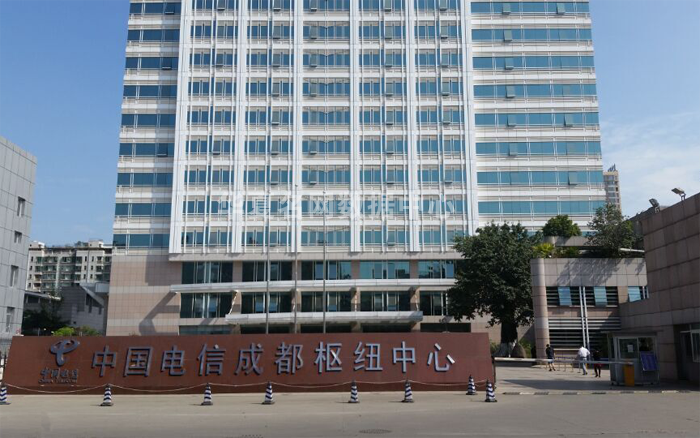

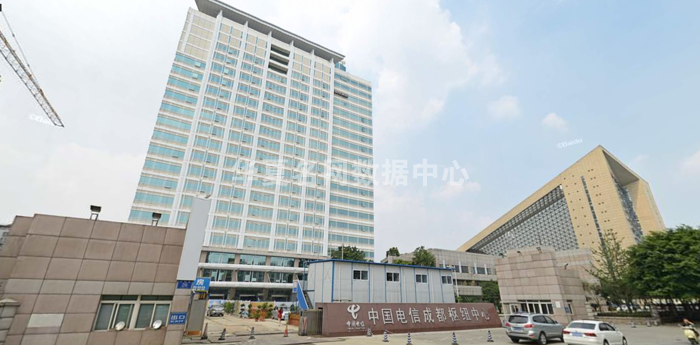

 中國電信成都樞紐中心(華夏名網二樞紐機房)


『中國電信成都第二樞紐大樓IDC機房簡介』


中國電信成都第二長途樞紐樓建成于2003年,坐落于成都市青羊區貝森路26号,毗鄰成都市人民文化宮和金沙遺址,環境優美、交通便捷。周邊無任何産生粉塵、油煙、有害氣體以及生産或貯存具有腐蝕性、易燃、易爆物品的場所,無水災、火災侵擾,無超高壓變電站、電氣化鐵道、大功率雷達站等強電磁幹擾源。

二樞紐大樓采用四路市電輸入,其中金沙電站10KV與蘇坡電信電站10KV互為主備,紅旗聯通電站10KV與蘇坡文化宮電站10KV互為主備,并配合雙柴油發電機組和UPS,使整套供電系統具備充足、穩定、可靠的電力供應資源。

IDC機房內部網絡全部為雙千兆冗餘連接核心層與彙聚層,雙百兆冗餘到接入層的拓樸結構。中心網絡設備确保高可靠性架構,做到無單點故障,分支網絡提供冗餘設備及線路.可針對客戶數據傳輸,維護的需求提供XDSL、DDN、ISDN、ATM、MPLS VPN等多種接入手段,并能提供與國內Chinanet主要節點城市連接的長途專線。目前二樞IDC機房用戶群遍及政府機關、教育、大中小型企業單位、金融證券公司、大型ICP運營商、遊戲運營商及各種不同建網目的客戶。

IDC機房具有良好的防靜電措施:鋪設了防靜電PVC地膠闆,機架接地,機房地面的承重能力為1000kg/平方米,同時能對特殊設備進行地面散力和機櫃支架等。機房空間可根據用戶的具體要求進行靈活配置,如:專門為用戶定制的隔離空間機房,并部署電磁門禁和遠程視頻監控,确保客戶專屬機房的私密性和安全性。針對機櫃排列将嚴格按照面對面、背對背的部署使用前進風/後出風方式冷卻,并保持搬運通道寬度在1.5米以上,以便機房專用推車搬運設備和維護操作。大樓配備有四部客用電梯及一部最大承重2500KG的貨梯,完全滿足客戶及搬運貨物的需求。

機房內無任何與機房無關的水管進出機房。二樞紐IDC機房先後獲得了國際信息安全管理最高認證——ISO27001(中國第27家)和中國電信IDC最高認證(中國電信首批)——鑽石五星AA級的數據中心,通過國家電子計算機質量監督檢驗中心對機房嚴格的認證。

二樞紐數據中心實拍圖像

『二樞紐IDC機房功能分區』


二樞紐5樓、12樓、19樓均為IDC數據中心,IDC機房總面積近9000平米,機房功能區域設置齊全:普通公共區、VIP客戶區、網絡監控室、客戶操作室、客戶辦公區、電源室、會議室、庫房等。

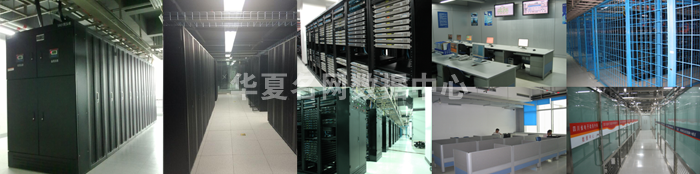

機房功能分區實拍圖

『二樞紐IDC機房電力保障』


市電接入:二樞紐大樓采用四路市電輸入,其中金沙電站10KV與蘇坡電信電站10KV互為主備,紅旗聯通電站10KV與蘇坡文化宮電站10KV互為主備,提供充足、穩定、可靠的市電供應資源。

發電機組:大樓附樓1樓設有專用油機室,安裝有3台威爾遜2200KVA/1760KW柴油發電機,總輸出達5280KW,油機支持自動切換,能充分滿足保證客戶用電需求。

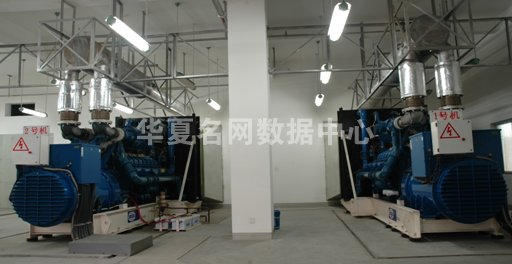

發電機組實拍圖

UPS接入:二樞紐5樓IDC機房擁有三套1+1 冗餘UPS,其中兩套為400KVA愛克賽9315UPS,一套200KVA艾默生HIPULSE 7000 UPS。

二樞紐12樓IDC機房擁有三套1+1 愛默生400KVA冗餘UPS。

二樞紐19樓IDC機房擁有四套1+1 愛默生400KVA冗餘UPS(其中有三套放置于19樓男樓)。

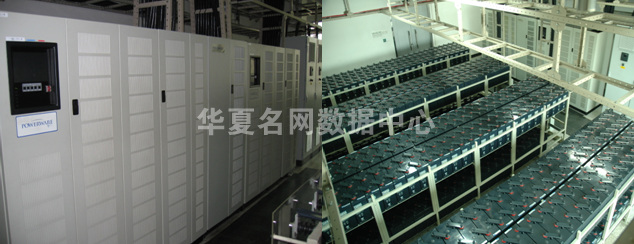

UPS機組及電池實拍圖

當所有電力都中斷時,UPS電池輸出供電還可以支撐1個小時。當切換到油機發電系統時,可以保證7X24小時電源供應。VIP區電源頭櫃可直接冗餘接入UPS,且保證每個機櫃從自不同配電櫃引電接入實現雙路供電,為機房提供持續穩定的電力供應達99.99%以上。

『二樞紐IDC機房網絡結構』


二樞紐IDC機房(5F、12F、19F)具有優越的網絡條件,目前5樓通過4條鏈路總共40G帶寬,12樓通過4條鏈路總共40G,19樓通過8條鏈路總共80G帶寬,直接連接到中國電信骨幹網絡、CN2、城域網,機房內部網絡全部為光纖到核心層和彙聚層,百兆到接入層,構成一個無瓶頸的交換式網絡環境。關鍵網絡設備都采用雙機熱備,分支設備提供冗餘線路,确保整個網絡的高可用性和可靠性,避免單點故障的發生。

二樞紐IDC機房及四川電信IDC核心網絡結構圖

『二樞紐五樓IDC機房空調保障環境』


其中二樞5樓機房現有二套獨立的空調系統,采用上送風,下回風方式制冷,部分VIP房間采用精密或櫃式空調制冷,一套采用大樓中央空調冷凝水循環系統,共14台海洛斯85OC空調末端機組(每台制冷量55KW),水能主機位于附樓一層;另一套系統共有12台艾默生Liebert機房專用空調(每台制冷量68KW),依靠冷凝水/氟裏昂雙系統制冷,室外機位于車庫房頂。

二樞12樓機房現有二套獨立的空調系統,采用上送風,下回風方式制冷,部分VIP房間采用精密或櫃式空調制冷,一套采用大樓中央空調冷凝水循環系統,共8台海洛斯85OC空調末端機組(每台制冷量55KW),水能主機位于附樓一層;另一套系統共有12台海洛斯機房專用空調型号:M66OW(制冷量功率:70KW),也是采用大樓中央空調冷凝水循環系統,室外機位于主樓後面草坪上。還有2台艾默生Liebert機房專用空調(每台制冷量68KW),依靠冷凝水/氟裏昂雙系統制冷。

二樞19樓機房現有一套獨立的空調系統,采用下送風,上回風方式制冷,大樓中央空調冷凝水循環系統,共26台海洛斯Q22空調風冷系統組(每台制冷量70KW),室外機位于主樓21樓機房。

現各樓層IDC機房內空調機組制冷功率完全能夠滿足機房設備制冷功率要求并有較大冗餘,使機房溫、濕度完全滿足以下要求:

溫度:夏季23±2 º,冬季20±2 º;
相對濕度:45%~65%;
濕度變化率:<5ºC/h,不結露;
壓力變化:保持正壓;
防塵:靜态條件下空氣中0.5um的塵粒數少于18000粒/升。

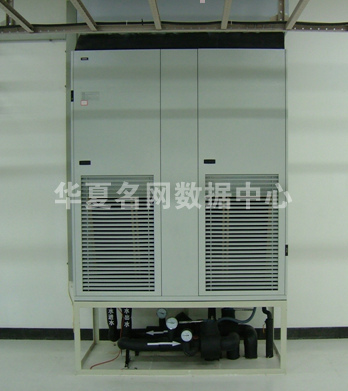

水冷式空調實拍圖

『二樞紐IDC機房防雷、防靜電措施』


通過國家電子計算機質量監督檢驗中心的專家對機房進行專業、嚴格的檢驗考察,二樞IDC機房得到專家的一緻認可,通過GB/T2887-2000(電子計算機場地通用規範)認證,并達到電信機房AA級标準。

機房中的交流工作接地、安全保護接地、直流工作接地、防雷接地、防靜電接地的處理符合規範,機房內所有設備的可導電金屬外殼,各類金屬管道,建築物金屬結構,都進行了等電位連接,能有效防類防止雷電的地電位反擊電壓通過接地體入侵,防止由交流供電電源線路入侵,防止由通信信号線路入侵,并在中心機房安裝過電壓保護系統,防止浪湧對設備造成損害。

機房采取上走線方式,強弱電三線分離,無活動地闆,成功避免了電磁幹擾的隐患。

『二樞紐大樓防洪措施』


二樞紐大樓設計依據《電信專用房屋設計規範》,場地內建築周邊散水标高設計定為511.70米,主體建築标高512.15米,高于用地四周道路中心标線(511.50米),場地和道路設自然排水坡度。場地的雨水以暗管系統方式,排入基地四周道路的市政雨水管網。

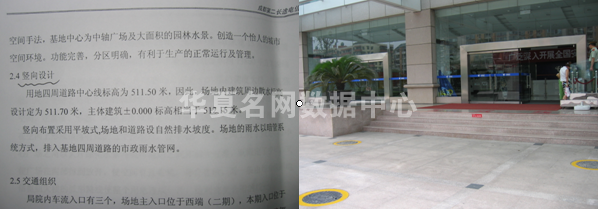

大樓防洪設計資料及大樓建築場地标高實拍圖

二樞紐IDC機房,不在用水區域垂直下方,機房沒有鋪設無關的水管進出機房,并安裝有地濕報警器,24小時全天候監控,适時報警,可以防止水患産生,并定期實施進行消毒和防鼠措施,防鼠害、防蟲害。

『二樞紐IDC機房消防措施』


機房門窗使用達到二級以上耐火等級材料,機房消防系統使用通過消防部門驗收的大樓管網式氣體自動滅火消防系統,采用高靈敏度的煙霧探測系統,能在第一時間及時發現并火災隐患,滅火藥劑為潔淨氣體:煙烙盡,系統共用鋼瓶450個,存放于大樓10樓東輔房鋼瓶間。IDC三個機房樓層(5F、12F、19F)分别設立北樓與南樓2個氣體消防區,滅火藥劑量分别為2790、1810.4立方,使用鋼瓶分别為225、146瓶。(注:煙烙盡氣體構成----52%氮氣、40%氩氣、8%二氧化碳)

二樞紐大樓設有一台專用消防電梯及2座防煙樓梯,并在樓道及機房內醒目位置設有安全指示牌,提示機房內人員在發生火情時能以最快速度遠離危險區域。

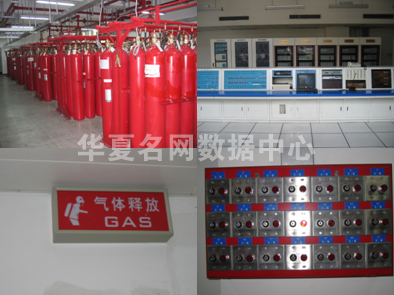

消防設施實拍圖

『二樞紐IDC安保措施』


二樞紐大樓門口設有門衛室,由專業保安人員實行7*24小時不間斷職守,禁止無關人員、車輛進入二樞紐,并在二樞紐主樓樓下設有警衛哨,武警戰士進行7*24小時站崗執勤,要求出入人員必須憑有效證件并進行嚴格登記,否則不能進入大樓。

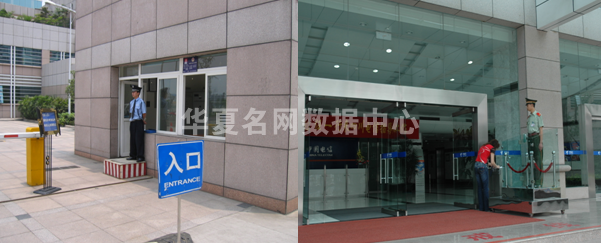

二樞紐門衛及大樓武警崗哨實拍圖

二樞紐使用機房門禁系統對機房內各主要出口,人員進入機房采用刷卡方式,遠端可監控到人員身份、進出機房的時間等信息并可适時存儲。門禁系統能對不同的人員設置不同的進出權限。(例如接待人員隻能擁有進出機房大門、會議室的權限,機房值班人員擁有進出所有門的權限)。門禁系統日志記錄了一年以上7*24小時出入機房各門禁的人員情況。

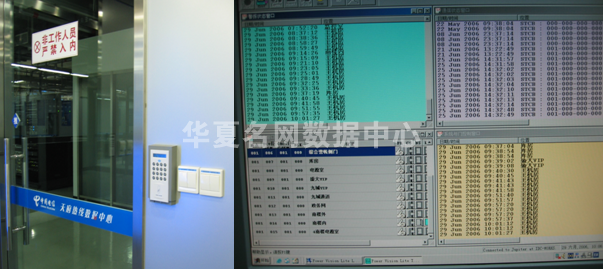

門禁點及門禁點狀态圖實拍圖

二樞紐IDC機房三樓層共設有視頻監控點100餘處,并采用動态偵測錄像,進行7*24小時的實時監控并保存三月以上的錄像資料。

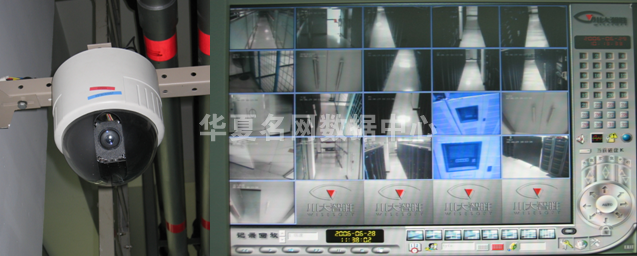

視頻監控點及監控畫面實拍圖

在機房監控室中安排專人7×24小時全天候值班監控,對客戶機房動力、環境的性能和故障提供監控管理服務,最大限度保障客戶機房可靠性和穩定性。

『系統巡查和監控制度、故障申報制度、機房應急處理預案』


為保障二樞紐IDC機房各系統正常、安全運轉,并對可能出現的各種緊急情況作出快速、及時、準确的判斷和處理,機房制訂了完備的系統巡查和監控制度、故障申報制度、緊急情況處理預案,預案內容包括:

(1)電源系統緊急情況處理預案;
(2)空調系統緊急情況處理預案;
(3)輸入線路緊急情況處理方案;
(4)消防系統緊急情況處理方案;


『成功案例』

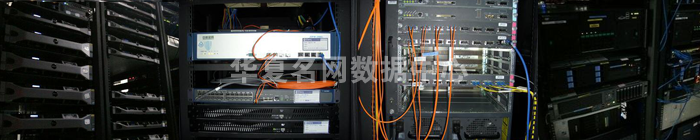

華夏名網客戶托管機櫃及服務器實拍圖

中國電信四川公司IDC成都機房現有托管客戶數量超過千家,覆蓋了黨政、金融、大企業、新聞媒體、房地産、IT互聯網等行業。

黨政:四川省政府、省委宣傳部、四川省财政廳、四川省工商局、四川省交通廳、省法制辦、省消防總隊、省建設廳、省政府政務中心、省市招辦等
IT行業:百度、新浪、騰訊、搜狐、盛大、網易、九城、樂視等
新聞媒體:央視國際、四川在線等
金融業:華西證券、國金證券、川财證券、和興證券、倍特期貨、國海證券、民生證券、中國人保四川分公司、四川省保險協會信息共享平台、錦泰财險、成都銀行等
大企業:中石化四川分公司、置信等
